梁材接合における遊具設計のポイント　遊具設計の設計段階における安全性向上

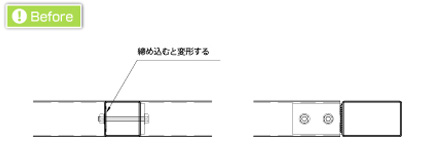

肉厚の薄い角鋼管をボルトで固定する場合、穴あけ加工やボルトを締め込む際、側面が変形し、製品品質に問題が発生することがあった。

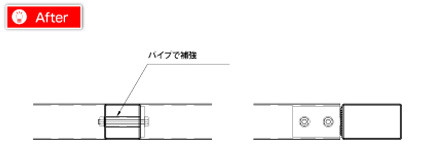

肉厚の薄い角鋼管の側面に変形を発生させないために、タップ穴に対してパイプによる補強を行うことによって、開孔による断面欠損を補い、ボルト締め込みによる変形も解消することが可能となった。

ボルト貫通用の穴加工をパイプ径にした上で、そこにパイプを入れることで品質を向上することができます。パイプ材料と溶接によるコストは増加しますが、外見を損なうことなく製品の品質を向上させることができます。
